高考物理实验：把电流表改装为电压表

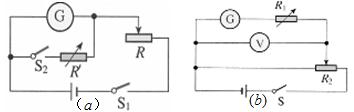

⑴、用图(a)测定电流表内阻rg，方法是：先断开S2，闭合S1，调节R，使电流表满偏；然后闭合S2，调节R/，使电流表达到半满偏。当R比R/大很多时，可以认为rg=R/。（当R比R/大很多时，调节R/基本上不改变电路的总电阻，可认为总电流不变，因此当电流表半满偏时，通过R/的电流也是满偏电流的一半，两个分路的电阻相等）。实际上，S2闭合后，总电阻略有减小，总电流略有增大，当电流表半满偏时，通过R/的电流比通过电流表的电流稍大，即R/比rg稍小，因此此步测量的系统误差，总是使rg的测量值偏小。其中R不必读数，可以用电位器，R/需要读数，所以必须用电阻箱。
根据rg、Ig和扩大后的量程，计算出需要给电流表串联的电阻R1的值。
⑵、用(b)图把改装的电压表和标准电压表进行校对。校对要每0.5V校对一次，所以电压要从零开始逐渐增大，因此必须选用分压电路。
百分误差的计算：
如果当改装电压表示数为U时，标准电压表示数为U / ，则这时的百分误差为|U-U / | / U /。
如果校对时发现改装电压表的示数总是偏大，则应该适当增大R1的阻值(使表头的分压减小一些)，然后再次重新进行校对。
