高考物理实验：伏安法测电阻
伏安法测电阻有a、b两种接法，a叫(安培计)外接法，b叫（安培计）内接法。外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a点，而将右端第一次接b点，第二次接c点，观察电流表和电压表的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。（这里所说的变化大，是指相对变化，即ΔI/I和ΔU/U）。
（1）滑动变阻器的连接

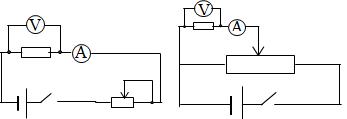

滑动变阻器在电路中也有a、b两种常用的接法：a叫限流接法，b叫分压接法。分压接法被测电阻上电压的调节范围大。当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

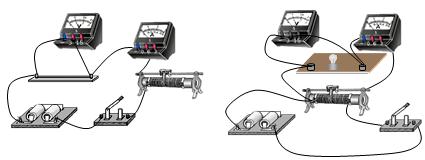

（2）实物图连线技术
无论是分压接法还是限流接法都应该先把伏安法部分接好；对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。
（3）描绘小电珠的伏安特性曲线
因为小电珠（即小灯泡）的电阻较小（10Ω左右）所以应该选用安培表外接法。
小灯泡的电阻会随着电压的升高，灯丝温度的升高而增大，所以U-I曲线不是直线。为了反映这一变化过程，灯泡两端的电压应该由零逐渐增大到额定电压。所以滑动变阻器必须选用分压接法。在上面实物图中应该选用右面的那个图，开始时滑动触头应该位于左端（使小灯泡两端的电压为零）。
由实验数据作出的I-U曲线如右，说明灯丝的电阻随温度升高而增大，也就说明金属电阻率随温度升高而增大。（若用U-I曲线，则曲线的弯曲方向相反。）
若选用的是标有“3.8V 0.3A”的小灯泡，电流表应选用0-0.6A量程；电压表开始时应选用0-3V量程，当电压调到接近3V时，再改用0-15V量程。
