高考物理实验复习题及答案：电阻的测量
11．有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V(量程0～10 V，内电阻约20 kΩ) ;
电流表A，（量程0～500 mA，内电阻约20Ω);
电流表A，（量程0～300 mA，内电阻约4Ω) ;
滑动变阻器R，（最大阻值为10Ω，额定电流为2 A) ;
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1 A);
直流电源E（电动势为9V，内电阻约为0. 5Ω);
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I－U图线．

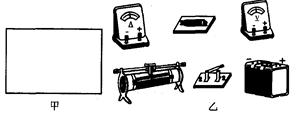

(1)电流表应选用．(2）滑动变阻器选用（选填器材代号）). (3)请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路．
答案：(1 )A1(2)R1(3）电路图如图所示
14．某同学测量一只未知阻值的电阻．
(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示，请你读出其阻值大小为，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？
答____________。
(2)若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5 kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．
(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将（填“大于”、“小于”或“等于”）被测电阻的实际阻值．
答案：
(1)1. 0 KΩ将选择开关打到“×100”挡；将两表笔短接，调节调零旋钮，进行欧姆挡调零；再将被测电阻接到两表笔之间测量其阻值并读出读数；测量完毕将选择开关打到“OFF”挡．
(2）如图8所示．(3）大于．
15．利用如图所示电路测量一量程为300 mV的电压表的内阻RV， RV约为300Ω．某同学的实验步骤如下：
①按电路图正确连接好电路，把滑动变阻器R的滑片P滑到a端，闭合开关S2，并将电阻箱R0的阻值调到较大；
②闭合开关S1，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；
③保持开关S1闭合和滑动变阻器滑片P的位置不变，断开开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的一半；读出此时电阻箱R0的阻值，即等于电压表内阻RV.
实验所提供的器材除待测电压表、电阻箱（最大阻值999. 9Ω)、电池（电动势约1. 5 V，内阻可忽略不计）、导线和开关之外，还有如下可供选择的实验器材：
A.滑动变阻器（最大阻值150Ω);
B.滑动变阻器（最大阻值10Ω）;
C.定值电阻（阻值约20Ω) ;
D.定值电阻（阻值约200Ω).
根据以上设计的实验方法，回答下列问题：
(1)为了使测量比较精确，从可供选择的实验器材中，滑动变阻器R应选用．定值电阻R‘应选用_____（填序号）
(2)对于上述测量方法，从实验原理分析可知，在测量无误的情况下，实际测出的电压表内阻的测量值R测真实值RV(填“大于”、“小于”或“等于”），且在其他条件不变的情况下，若R越大，其测量值R测的误差就越___（填“大”或“小”）．
答案：(1 )BC(2）大于小
16．某同学为了测电流表A的内阻精确值，有如下器材：
电流表A1（量程300 mA，内阻约为5Ω);
电流表A2（量程600 mA，内阻约为1Ω) ;
电压表V（量程15 V，内阻约为3 kΩ) ;
定值电阻R0 (5Ω) ;
滑动变阻器R1(0～10Ω，额定电流为1 A);
滑动变阻器R2(0～250Ω，额定电流为0. 3 A) ;
电源E（电动势3 V，内阻较小）．
导线、开关若干．
(1)要求电流表 A1的示数从零开始变化，且多测几组数据，尽可能的减少误差．在如图所示线框内画出测量用的电路图，并在图中标出所用仪器的代号___．
(2)若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1 =___；式中各符号的意义是___。
