八年级物理变阻器应用作图题及答案

[01-13 17:18:25]   来源:http://www.kuaixue5.com  初二物理辅导   阅读:8339
概要: 概要:八年级物理变阻器应用作图题及答案1.如图所示,有灯泡L1、L2,开关S,电源,电压表、电流表,滑动变阻器和导线若干,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L1的电压,滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。2.如图所示的黑盒子中,有由导线和几个阻值均为5Ω的电阻构成电路,盒外有四个接线柱。己知1、3接线柱间的电阻为5Ω,2、4接线柱间的电阻也为5Ω,1、2接线柱间的电阻为10Ω,而3、4接线柱间没有明显电阻。试画出盒内最简单的电路图。3.在图所示电路的〇里填上适当的电表符号,使电阻R1与R2并联。【参考答案】1.2.3.略
八年级物理变阻器应用作图题及答案,标签:八年级物理辅导,http://www.kuaixue5.com

  八年级物理变阻器应用作图题及答案

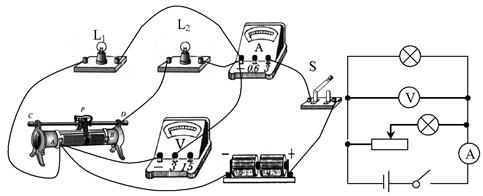

  1.如图所示,有灯泡L1、L2,开关S,电源,电压表、电流表,滑动变阻器和导线若干,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L1的电压,滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。
变阻器应用作图题第1题

  2.如图所示的黑盒子中,有由导线和几个阻值均为5Ω的电阻构成电路,盒外有四个接线柱。己知1、3接线柱间的电阻为5Ω,2、4接线柱间的电阻也为5Ω,1、2接线柱间的电阻为10Ω,而3、4接线柱间没有明显电阻。试画出盒内最简单的电路图。
变阻器应用作图题第2题

  3.在图所示电路的〇里填上适当的电表符号,使电阻R1与R2并联。
变阻器应用作图题第3题
  【参考答案】

  1.
变阻器应用作图题第1题答案

  2.
变阻器应用作图题第2题答案

  3.略
