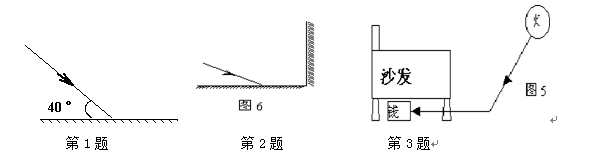

1.(05福建课改样卷)一束与平面镜成40°的光线射到平面镜上,入射角是,反射光线与入射光线的夹角是。请画出反射光线,并在图1中标出入射角i和反射角r。
2.(05广州白云区)如图6所示,两平面镜相互垂直,一束光入射到水平的镜面上,试在图中画出光经过两个平面镜两次反射的光路,并标出法线。
3、(06广州海珠)钱包掉到沙发下.没有手电筒,小明借助平面镜反射灯光找到了钱包.图5中已标示了反射与入射光线,请在图中标出平面镜,并画出法线.

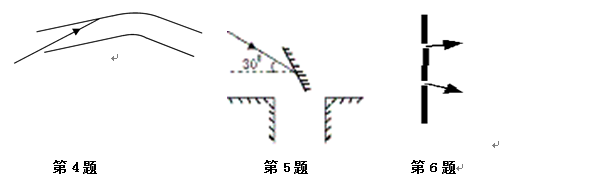

4.(05扬州正卷)光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性,使从一端射入的光能传播到光纤的另一端。请在图4中作出光路图,表示光纤传输光信号的原理。
5.(05湖北宜昌课改)小明同学想将一束与水平面成30°角的太阳光竖直射入深井内,如图3所示,请你画出反射光线并标出反射角度数。
6.(05芜湖课改)室内一盏电灯通过木板隔墙上的两个小洞,透出两条细小光束(如图4 所示)。请根据这两条光束的方向确定室内电灯的位置。(保留作图痕迹)

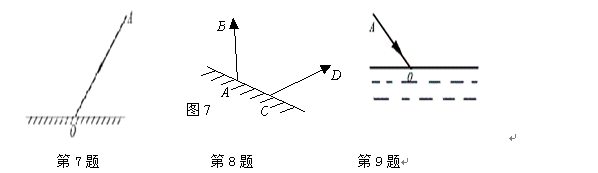

7.(05顺义区)图9所示的一束光从空气中射到平面镜上.根据光的反射定律画出反射光OB.
8.(05广州课改)图7所示的AB.CD,是同一发光点S发出的光经平面镜反射后的两条反向光线,试根据光的反射规律用作图方法确定发光点S的位置.
9.(05徐州课改)如图10所示,一条光线AO射到平静的湖面上,请作出它的反射光线。

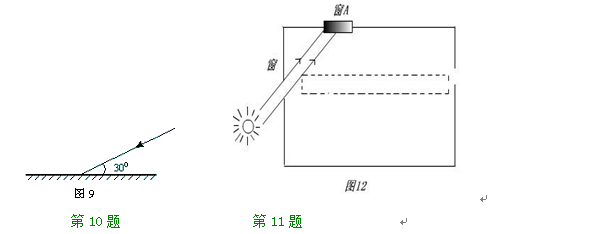

10.(05重庆备用)如图9所示,平面镜水平放置,光线与平面镜成30º角射在平面镜上,请在图9中画出反射光线并标出反射角的大小。如果要使反射光线竖直向上射出,则平面镜应绕入射点顺时针旋转__________度角。
11.(05厦门)小红坐在教室内如图12中虚线框内的某一位置,一束阳光从教室侧面的窗户射入经玻璃窗户A反射后使小红感到刺眼,请作图并标出小红可能坐的位置B点。
