用DIS研究机械能守恒定律
（一）实验原理． 将实验装置中的光电门传感器接入数据采集器，测定摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的动能，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究势能和动能转化时的规律。
（二）注意事项
1．实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m，已由计算机默认，不必输入
2．摆锤每次均从A点无初速释放，A点位置不能移动。
3．光电门传感器定位的顺序是D、C、B，不能颠倒，且光电门传感器定位要正确。
4．摆线不易伸长的线，如单根尼龙丝、胡琴丝或蜡线。且摆锤在A点静止时摆线不能松驰
（三）误差分析
1．空气阻力使摆锤的机械能有所减少
2．A、B、C、D四点定位有误差，使高度的值有误差，引起测得的重力势能有误差
（四）参考试题
1．将实验装置中的光电门传感器接入数据采集器，测定摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的动能，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m，已由计算机默认，不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图（1）所示，接着他点击“开始记录”，同时让摆锤从图中所示位置释放，计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处，如图（2）。

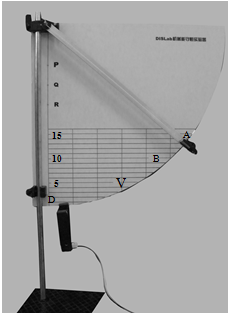

图（1）

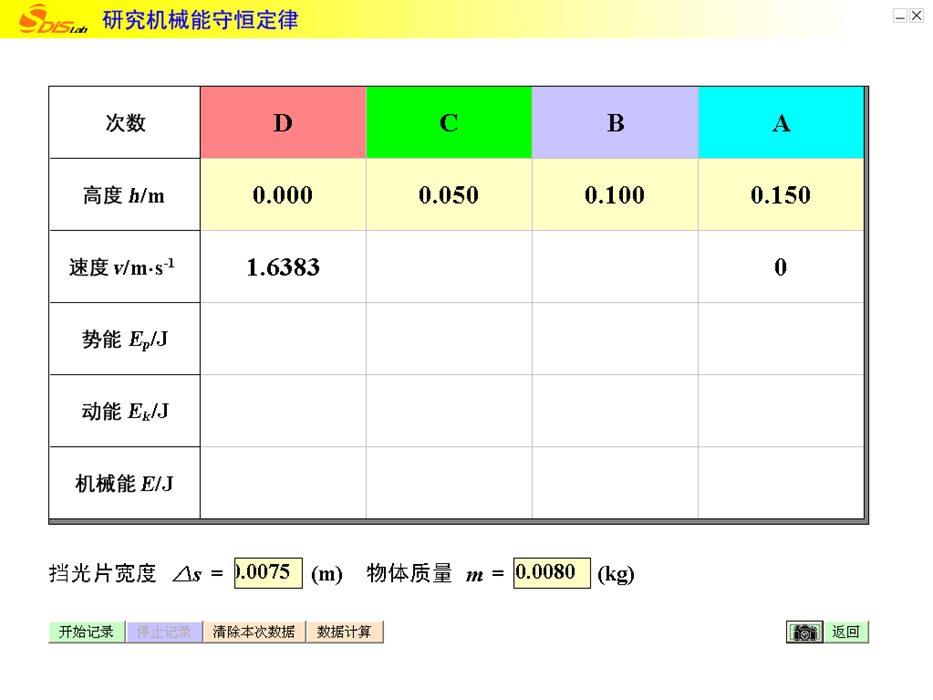

图（2）
①请指出该同学实验中的错误之处___________________________________________________
②摆图（2）中计算机记录的数据与真实值相比将___________ （填“偏大”、“偏小”或“仍准确”）
答案：①i光电门传感器未放在标尺盘最低端的D点 ii摆锤释放器未置于A点②偏小
2．学生实验“用DIS研究机械能守恒定律”的装置如图（a）所示，某组同学在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图（b）所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能Ep、动能Ek或机械能E。试回答下列问题：
（1）图（b）的图像中，表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是__________________（按顺序填写相应图线所对应的文字）。
（2）图（a）所示的实验装置中，固定于小球下端、宽度为Δs，且不透光的薄片J是_________，传感器K的名称是 。
（3）根据图（b）所示的实验图像，可以得出的结论是____ _。
